Cotas y Superficies
Una de las funcionalidades más recientes es poder superficiar una estancia o acotarla, es decir, indicar la medida en planta de sus muros, tabiques y pilares. Es por eso que estas funcionalidades pueden no funcionar bien en dibujos realizados con versiones anteriores, sobre todo en lo que a pilares se refiere.
Para ilustrarlo hemos vaciado de muebles el salón del plano de ejemplo tal como lo teníamos, de forma que nos quede con su pilar exento y su pilar embebido en un muro.

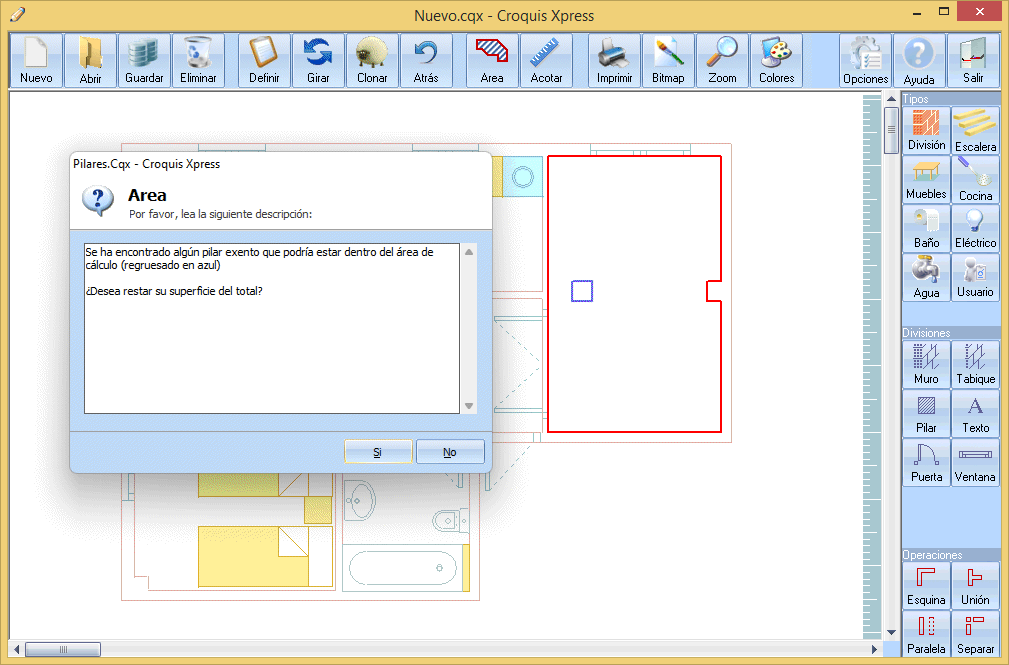

Superficies: Simplemente pulsamos el Area luego pinchamos en una zona vacía del salón. Si el programa detecta una estancia cerrada, nos trazará una línea línea poligonal cerrada en color rojo alrededor de todo el perímetro. En el caso que nos ocupa, además detecta un pilar exento dentro de ese área y nos pregunta si queremos restar su superficie de la superficie total del solar. Le decimos que sí y nos pregunta si queremos agregar una anotación en el dibujo con la superficie calculada. Aceptamos y veremos como se agrega la superficie.
Acotación: El proceso es igual que el anterior, pero usando el botón Acotar en vez de el botón Area.

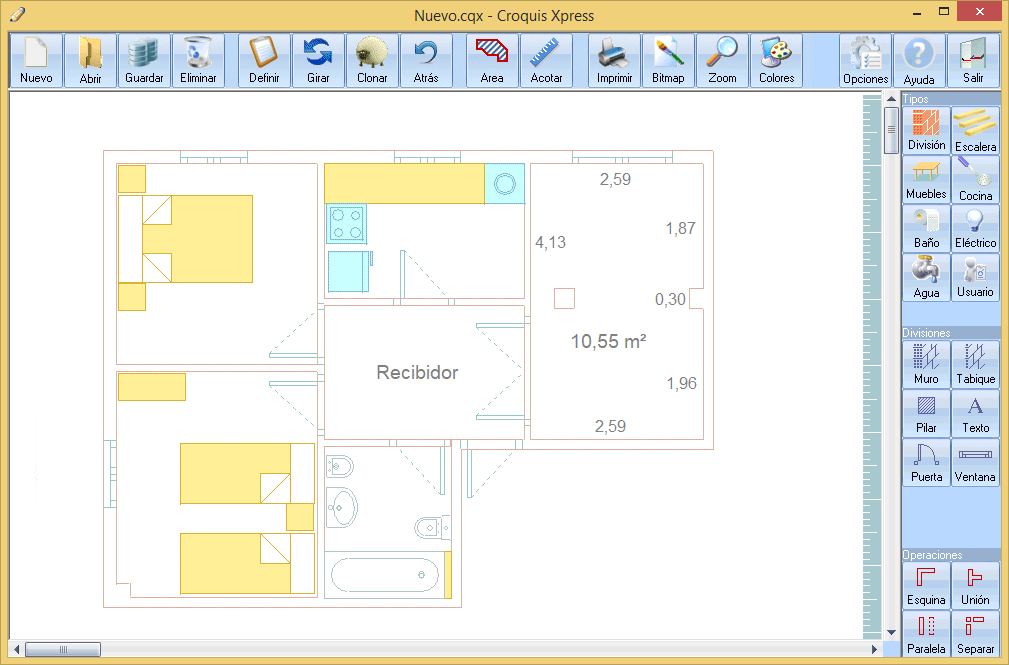

Una vez pinchemos en una zona vacía del salón veremos aparecer números que indican la longitud de cada pared. Es posible que algunos se monten con algún elemento o entre sí. En este caso hemos desplazado la medida de superficie y algunas cotas para que el resultado se vea más claro.
